ストレーナー(濾過器)・フィルターの製作・修理を主体に切断・曲げ・溶接・旋盤等の金属加工を一貫して行っております。
会社名	株式会社塚口鉄工所
所在地	〒661-0978 兵庫県尼崎市久々知西町2-5-6
設立	１９５６年(昭和３１年)８月
資本金	１０，０００，０００円
代表取締役社長	御前忠幸 Tadayuki Gozen

製品

バケット型ストレーナー

ステンレス材（SUS304、SUS316）使用により水性流体や屋外での使用に適しております。
※焼付き防止の為一部メッキパーツ使用

標準のエレメントにはねじ込み式を採用し流体の逆流時の浮き上がりを防止します。本体とエレメントは共に切削加工行うことで隙が無く漏れを防ぎます。
従来の押え付けての固定タイプはポンプの停止時の逆流圧で浮き上がり発生する場合があります。

蓋にて押え付けての固定タイプにも対応可能です。

内網はハンダ付けにて接合している為網目の変更や貼り換えが可能です。

【注意】流体の種類や温度によってはハンダが使用出来ない場合はバンド留め等になります。

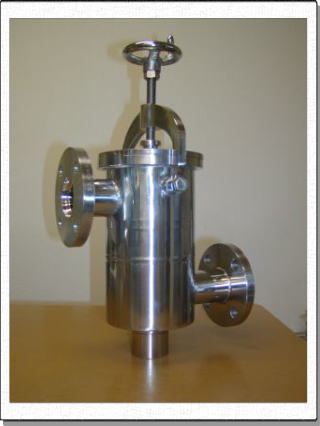

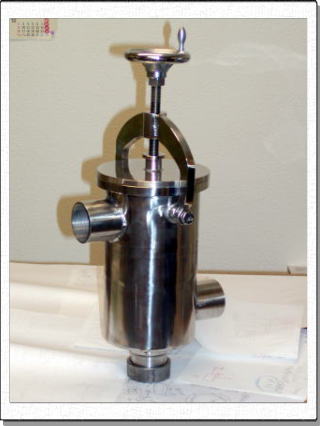

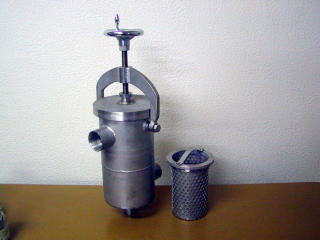

φ140ストレーナー

詳細

基本仕様
材質ＳＵＳ３０４

容量約４．３Ｌ

入出口 40A 50A ソケット
その他ニップルフランジ

ドレン 25A

最大圧力０．３ＭＰa

使用最高温度１００℃（ハンダ仕様の場合）

エレメント通過面積約２６０㎠

重量８．５ｋｇ

基本仕様
材質	ＳＵＳ３０４
容量	約４．３Ｌ
入出口	40A 50A ソケットその他ニップルフランジ
ドレン	25A
最大圧力	０．３ＭＰa
使用最高温度	１００℃（ハンダ仕様の場合）
エレメント通過面積	約２６０㎠
重量	８．５ｋｇ

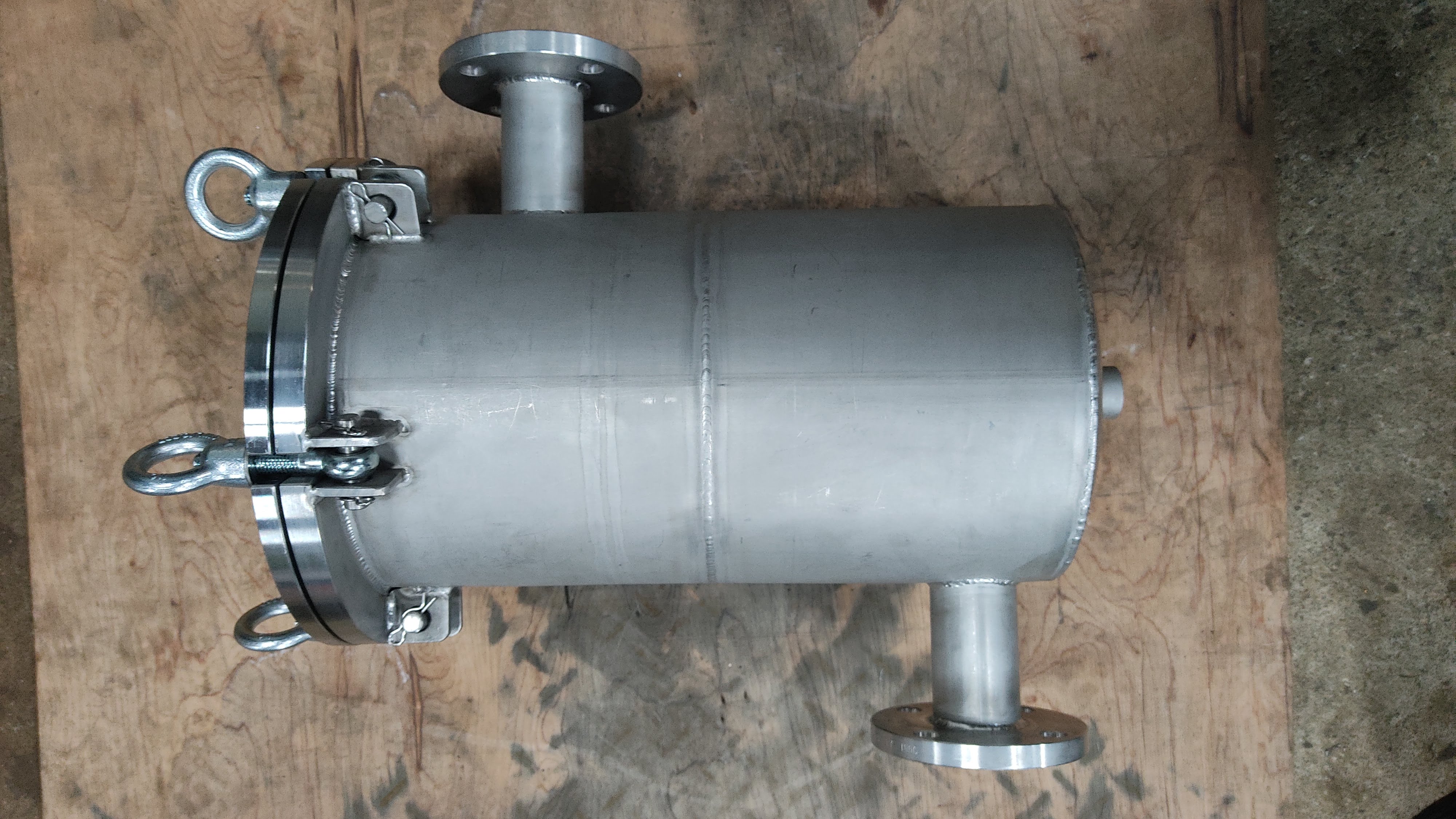

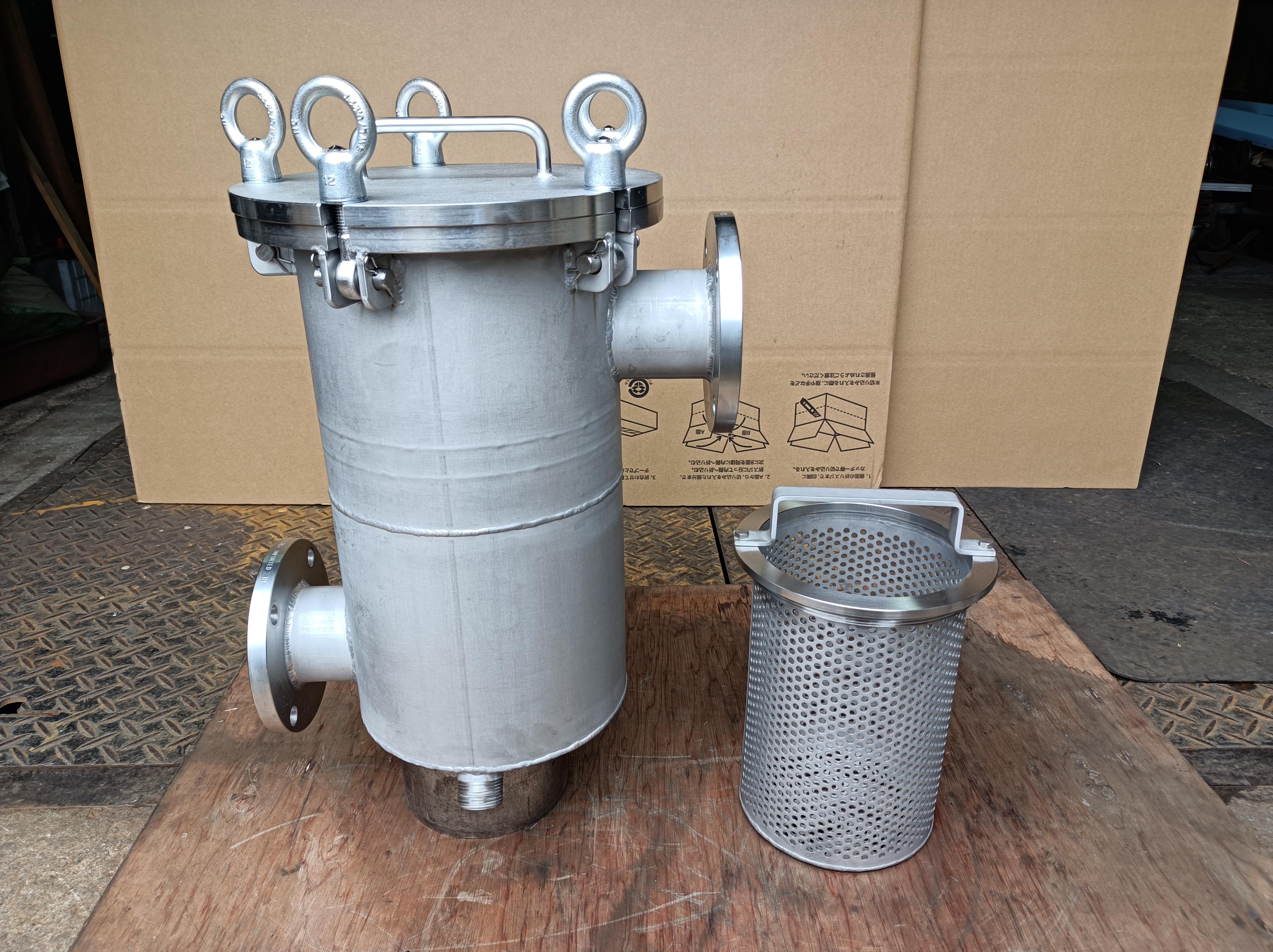

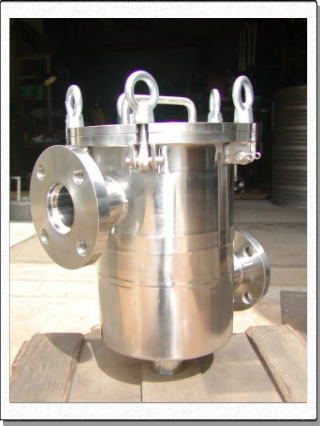

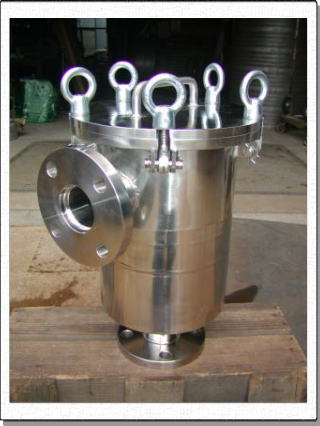

φ200ストレーナー

詳細

基本仕様
材質ＳＵＳ３０４(一部メッキパーツ)

容量高さ 310mm 10.8L
高さ 350mm 12.2L
高さ 390mm 13.5L

入出口 40A 50A ソケット
その他ニップルフランジ

ドレン 25A 40A ソケットニップル

最大圧力０．５ＭＰa

使用最高温度１００℃（ハンダ仕様の場合）

エレメント通過面積 (B)高さ 170 533㎠
(B)高さ 200 619㎠
(B)高さ 240 735㎠
重量 (A)高さ 310 約18㎏
(A)高さ 350
(A)高さ 390

tr>

基本仕様
材質	ＳＵＳ３０４(一部メッキパーツ)
容量	高さ 310mm 10.8L 高さ 350mm 12.2L 高さ 390mm 13.5L
入出口	40A 50A ソケットその他ニップルフランジ
ドレン	25A 40A ソケットニップル
最大圧力	０．５ＭＰa
使用最高温度	１００℃（ハンダ仕様の場合）
エレメント通過面積	(B)高さ 170 533㎠ (B)高さ 200 619㎠ (B)高さ 240 735㎠
重量	(A)高さ 310 約18㎏ (A)高さ 350 (A)高さ 390

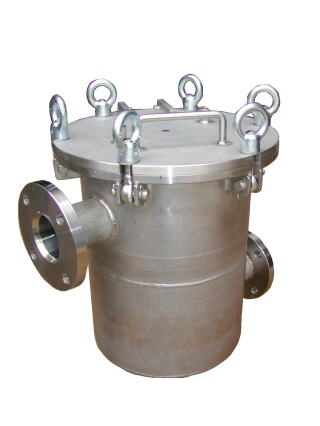

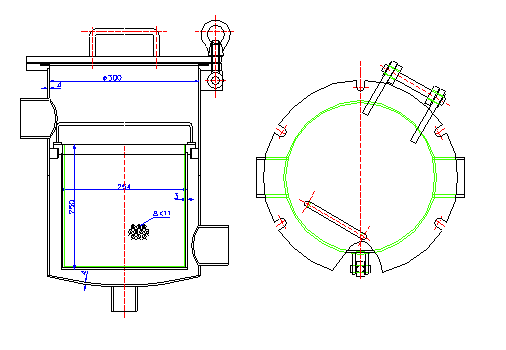

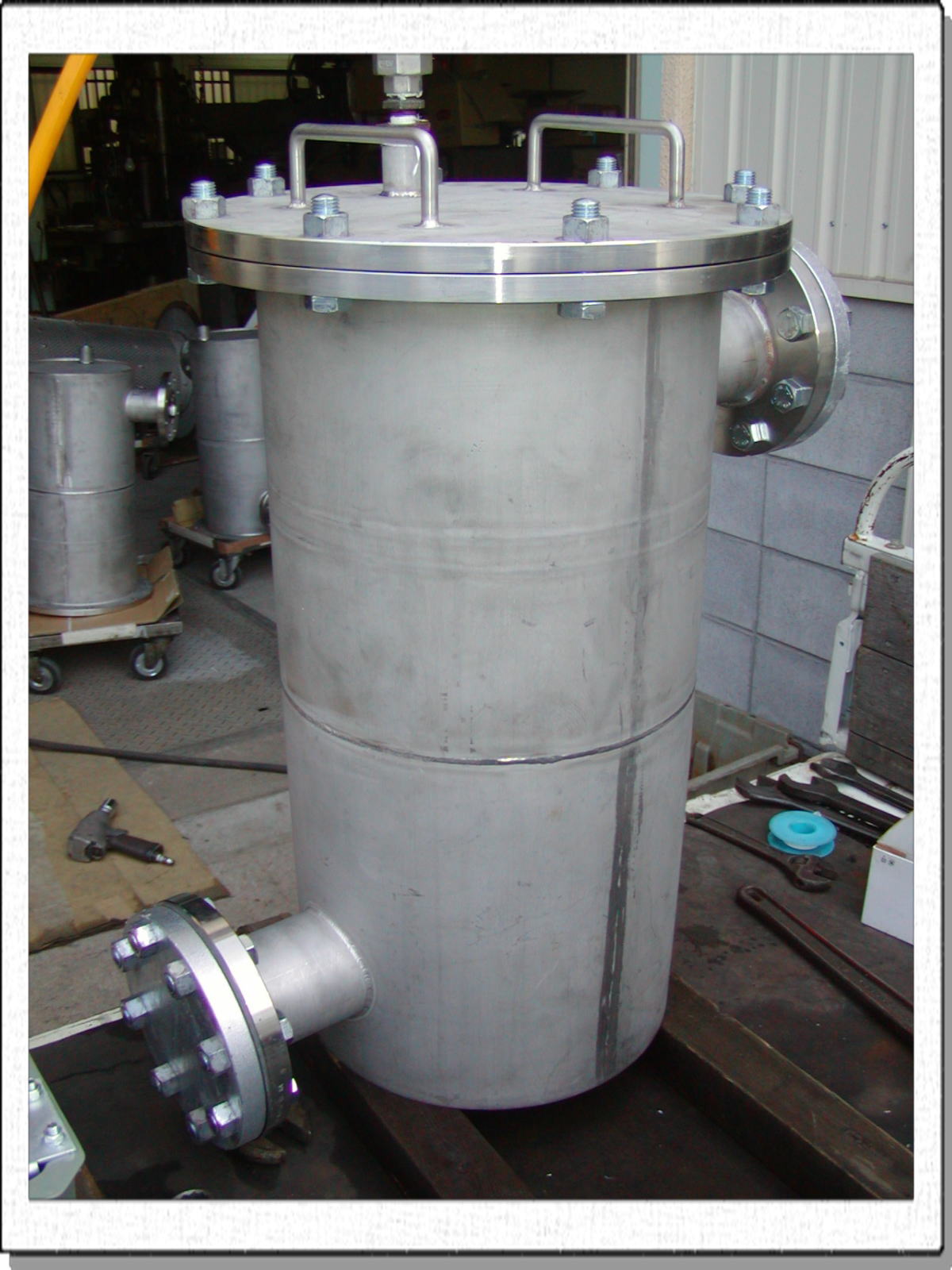

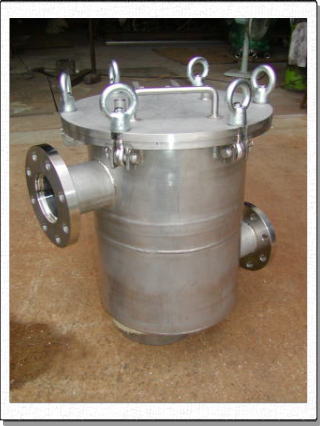

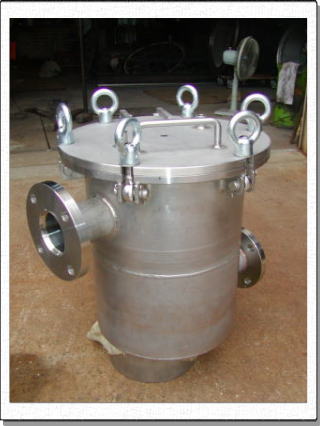

φ300ストレーナー

詳細

基本仕様
材質ＳＵＳ３０４(一部メッキパーツ)

容量

入出口ソケット
ニップルフランジ

ドレンソケットニップルフランジ

最大圧力０．７ＭＰa

使用最高温度１００℃（ハンダ仕様の場合）

エレメント通過面積

重量

基本仕様
材質	ＳＵＳ３０４(一部メッキパーツ)
容量
入出口	ソケットニップルフランジ
ドレン	ソケットニップルフランジ
最大圧力	０．７ＭＰa
使用最高温度	１００℃（ハンダ仕様の場合）
エレメント通過面積
重量

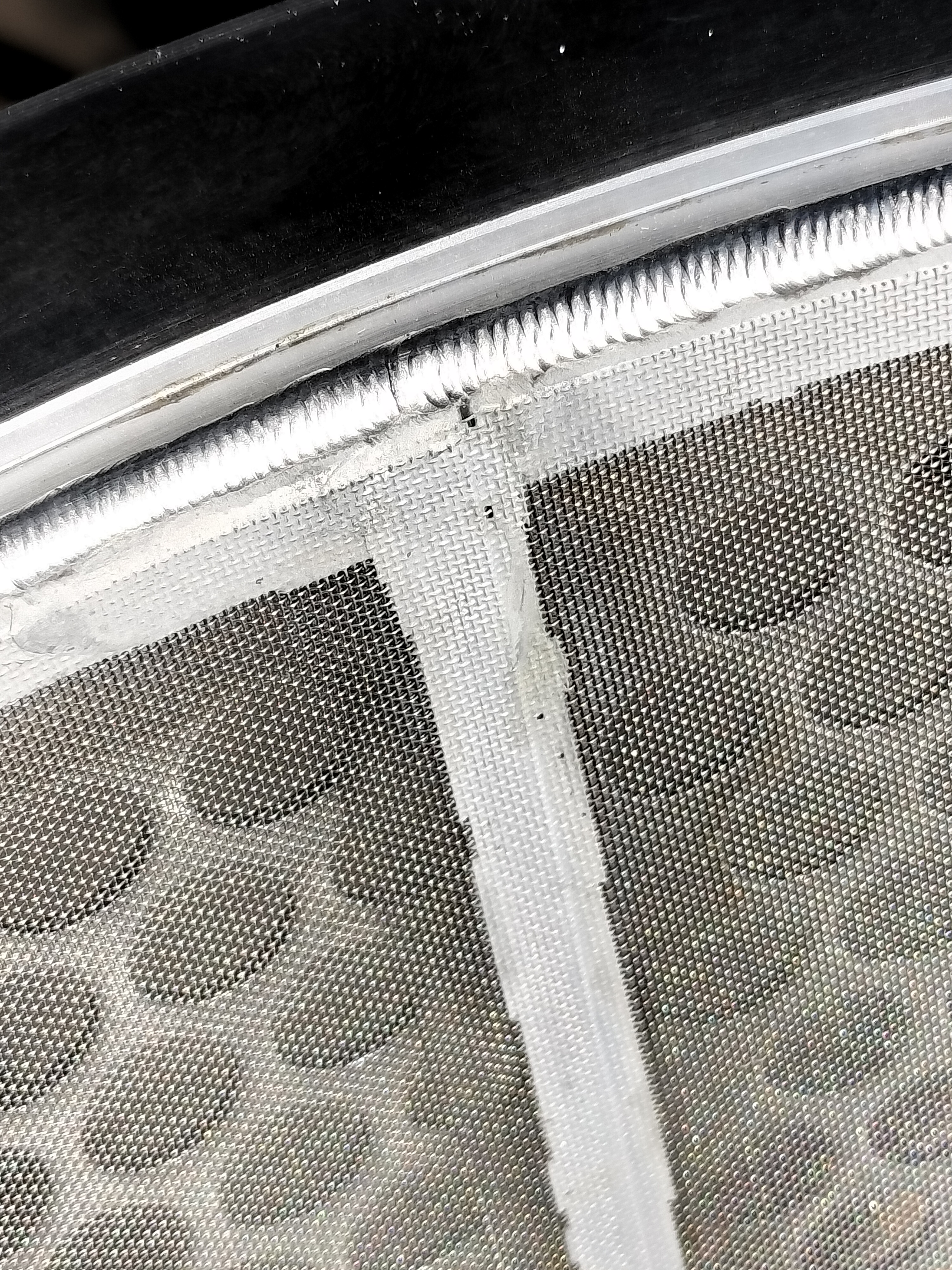

金網ハンダ付

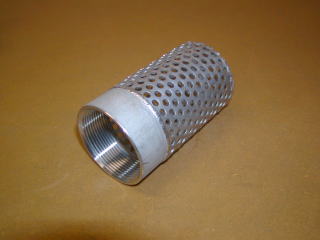

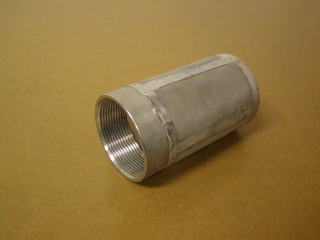

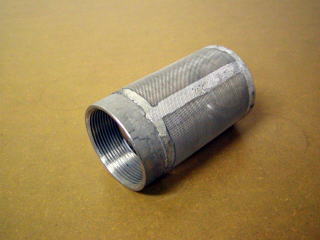

ソケット型ストレーナー

ステンレス材（SUS304）使用により水性流体や屋外での使用に適しております。
エレメントにはねじ込みソケットを採用することでパイプレンチ等で脱着。
メッシュをハンダ付けにて接合している為網目の変更や貼り換えが可能です。
【注意】流体の種類や温度によってはハンダが使用出来ない場合は溶接留めになります。

	20メッシュ	40メッシュ

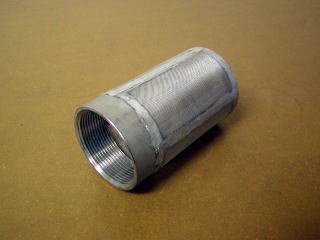

40A 50A 60A (画像は50A)
	120メッシュ	パンチング

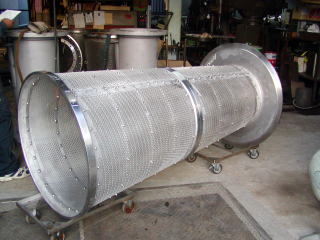

※上記以外の製品も製作いたします。

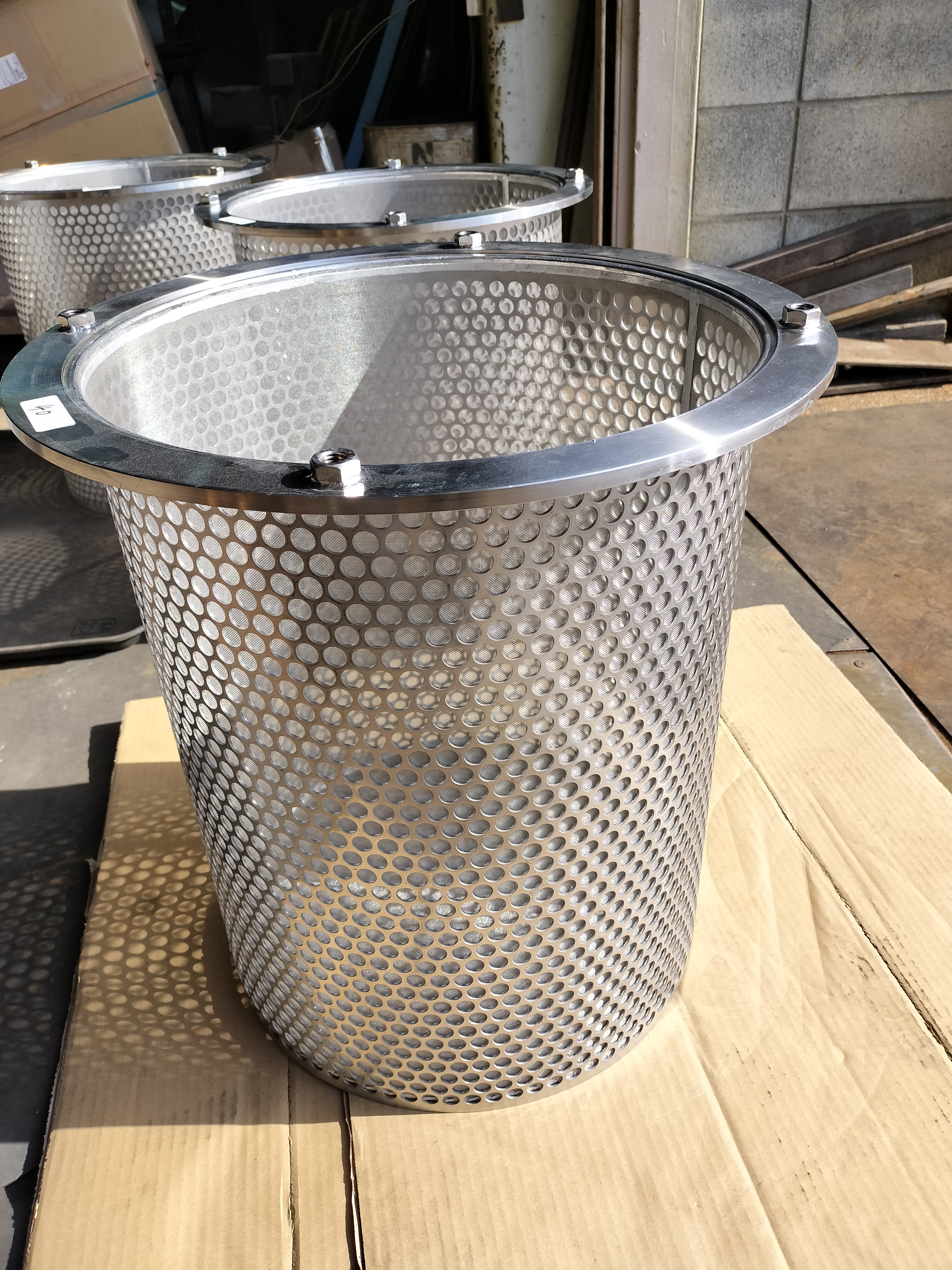

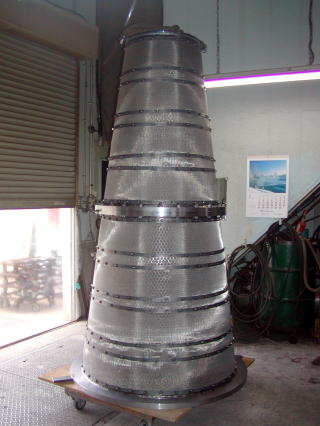

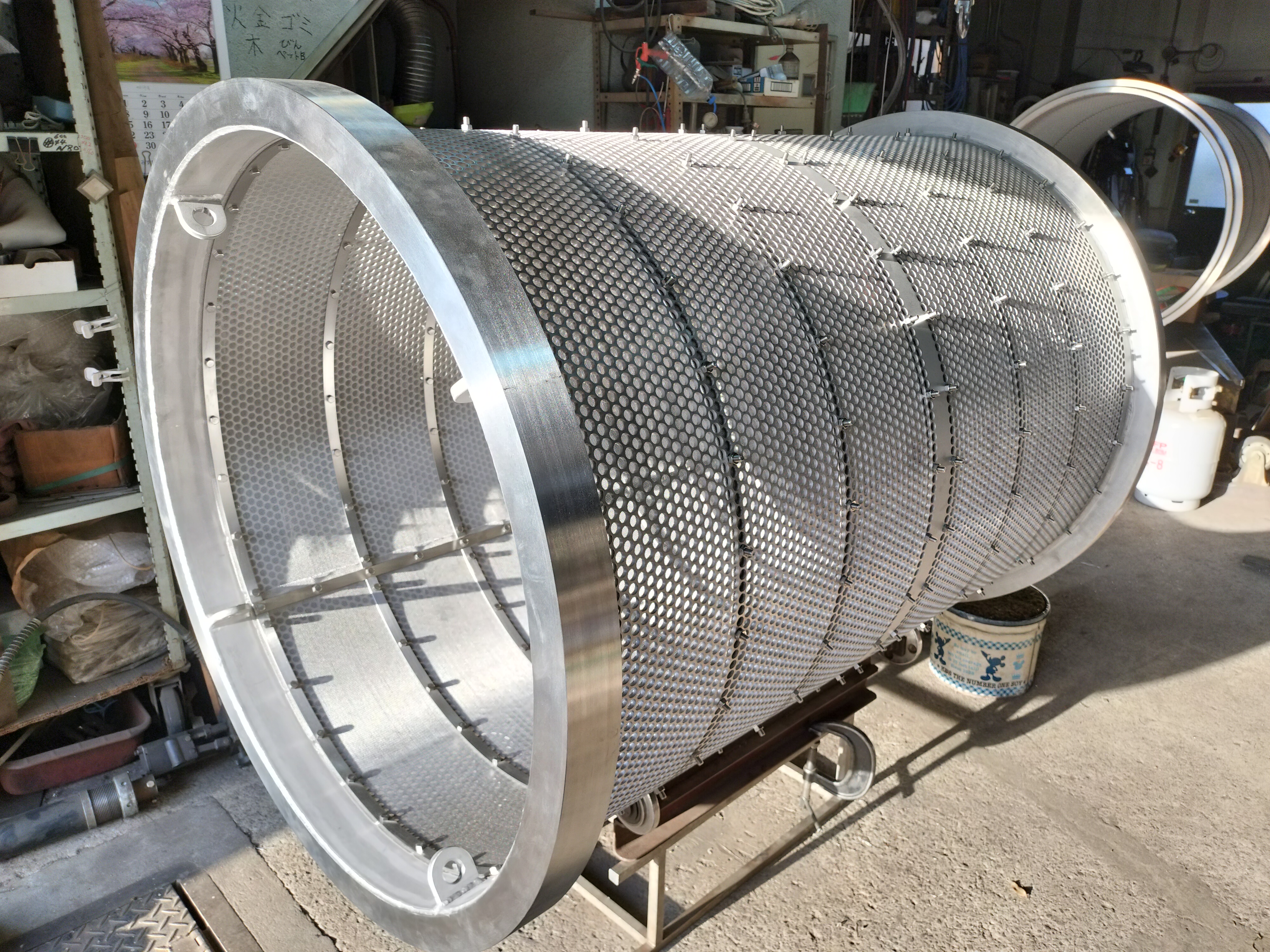

製品例

共同制作

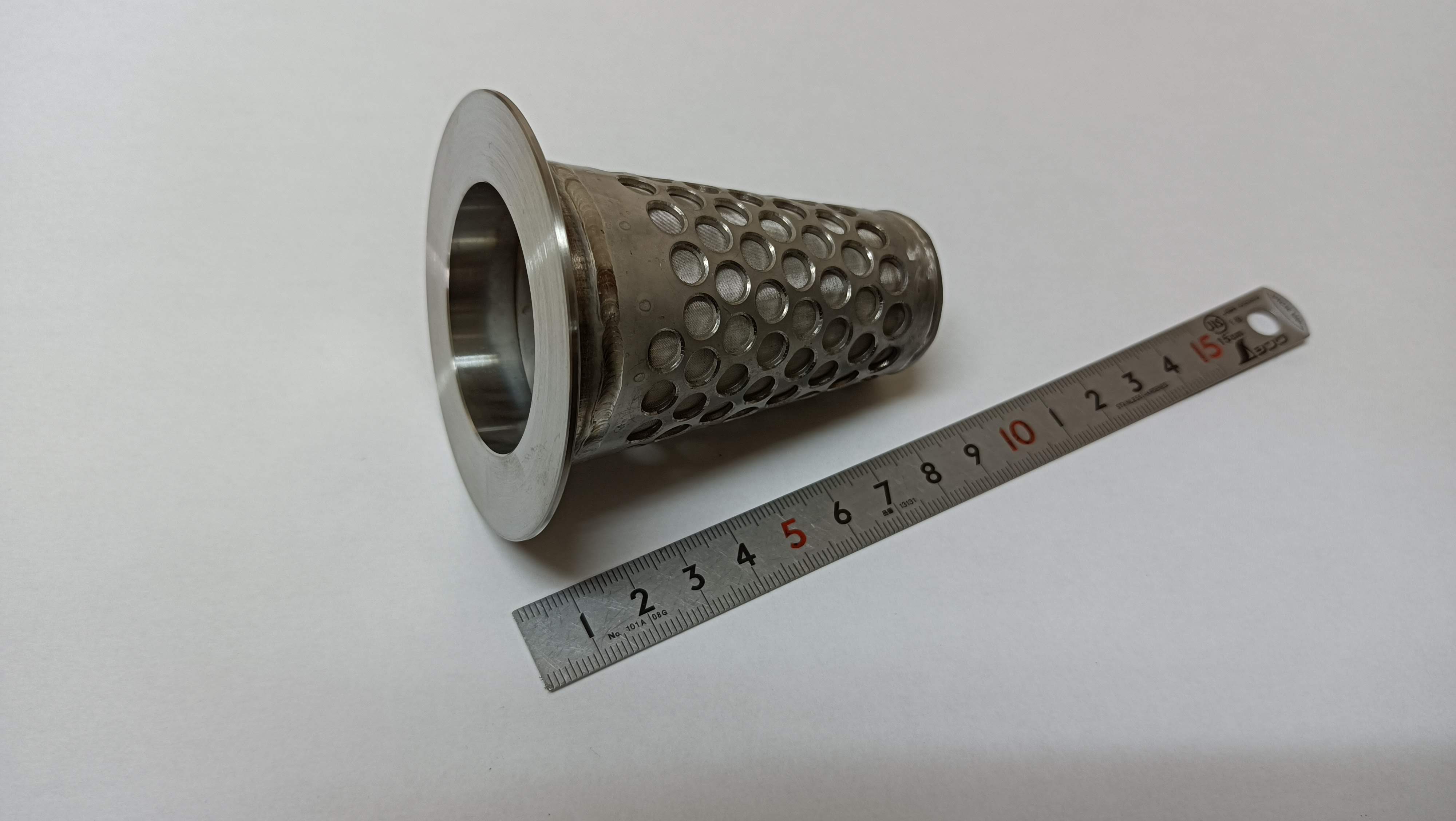

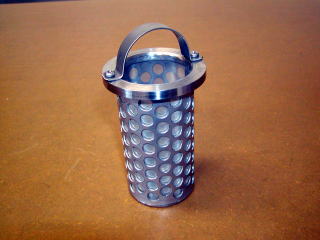

小型エレメント

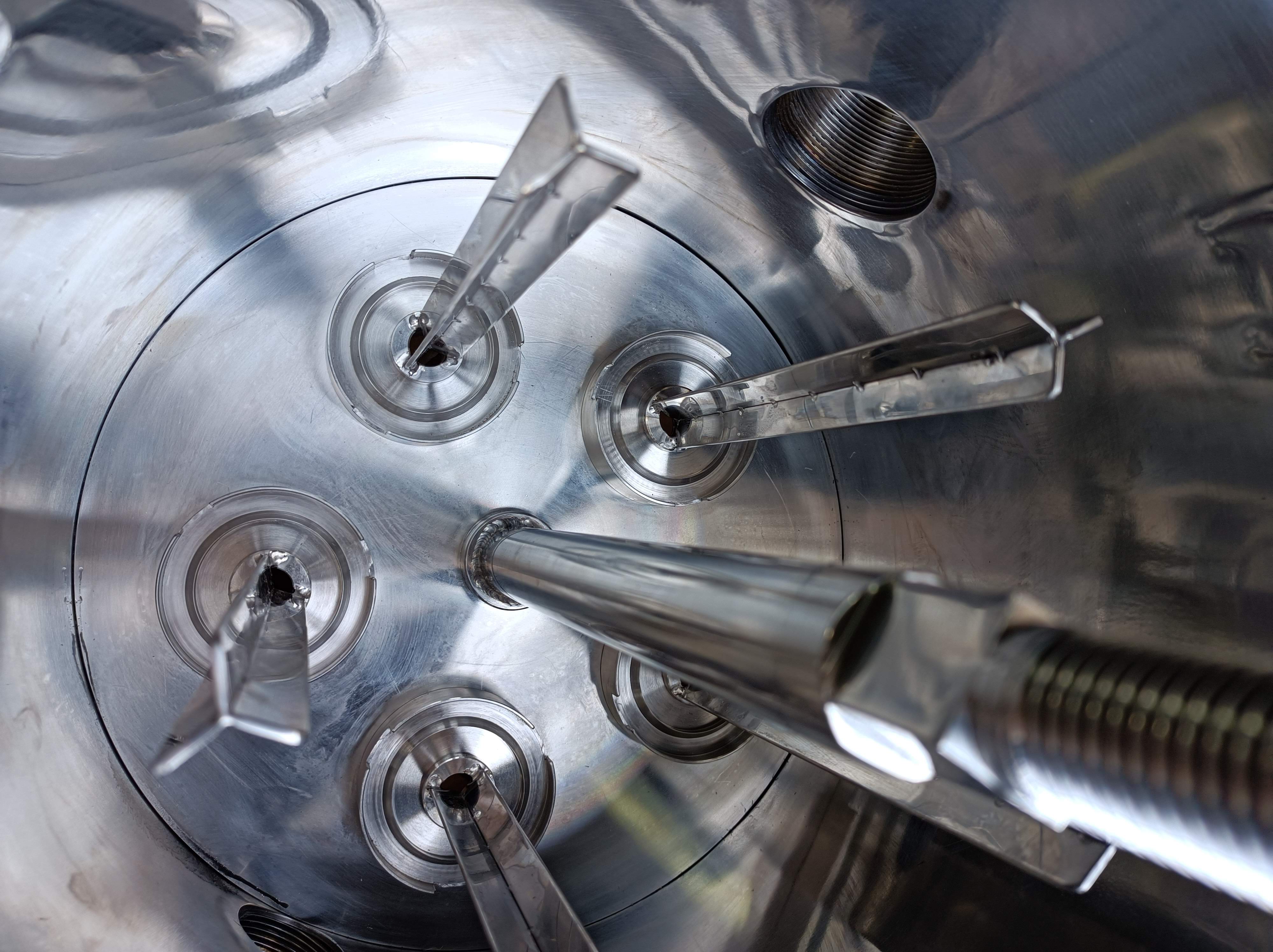

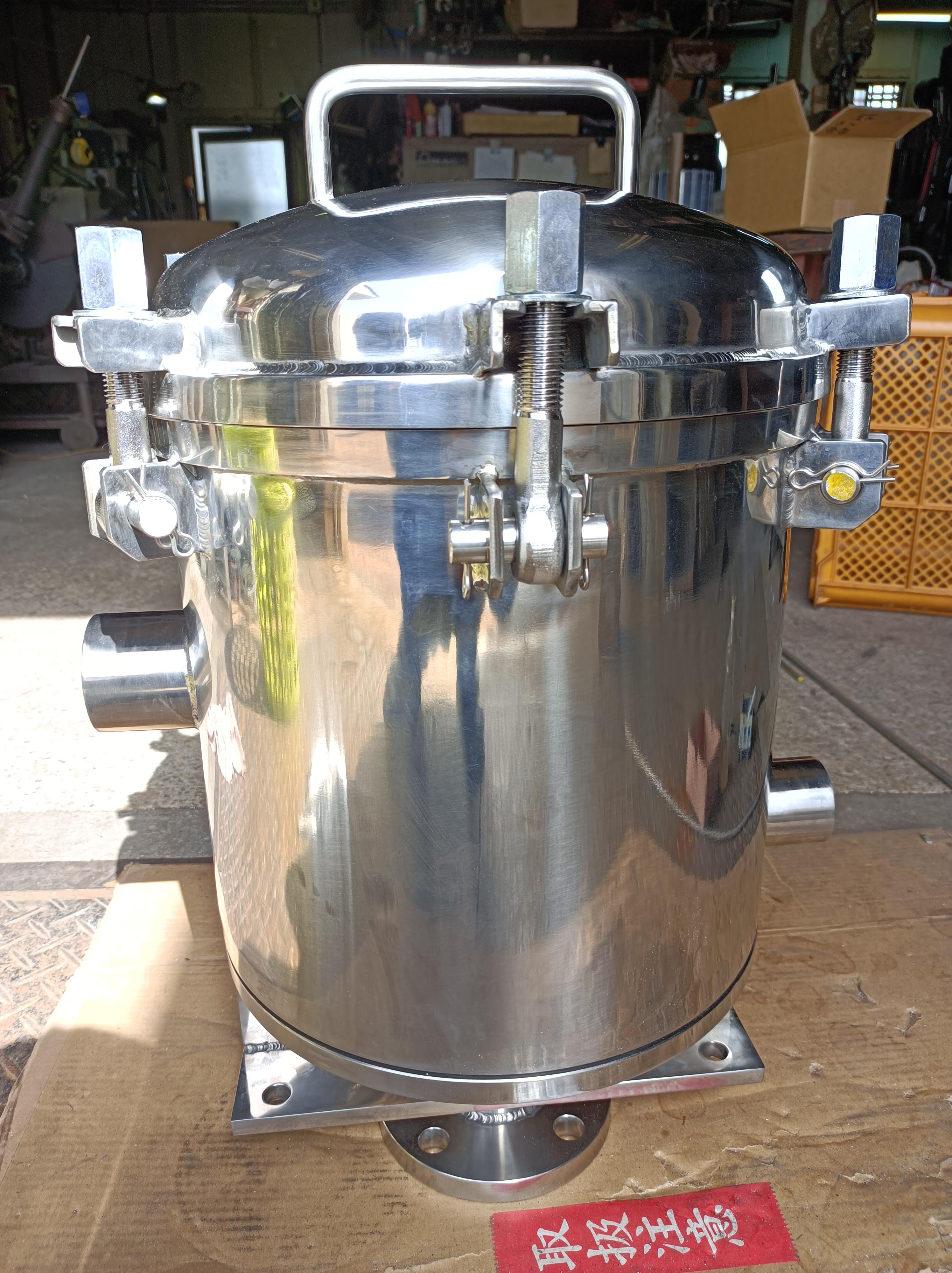

キュノ用ハウジング

設備

溶接機	ＴＩＧ・ＭＡＧ・アーク・スポット・スタッド
溶断機/th>	エアープラズマ
旋盤	６尺・９尺
切断機	シャーリング 1200㎜・バイブロッシャー
ローラー	３本ロール（2000・1200・1000・300）
フライス	ラムフライス
ボール盤	ラジアル・直立・卓上
ホイスト	1t×2・0.5×2・0.25×1
その他	油圧プレス・ポジショナー・洗浄機・他
